簡介：一般江蘇的倉間罩棚會使用這種結構，即原始糧庫并沒有放置預埋件，而后期追加了倉間罩棚（又稱機械罩棚、卸糧罩棚），即在原有糧食儲備平倉房上架設水泥站柱，而后在站柱上放上H鋼，在H鋼上焊接托板作為拱形屋頂安裝節(jié)點。

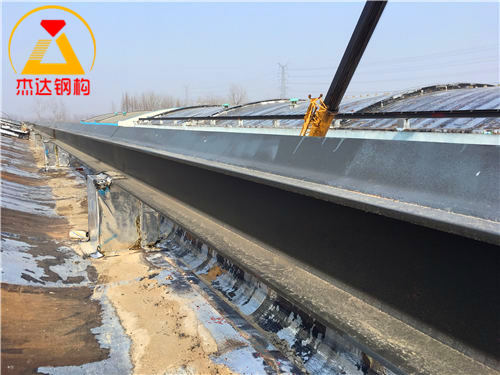

下圖為江蘇杰達鋼結構工程有限公司在江蘇揚州瘦西湖糧食儲備庫的拱形屋頂。


一.以下圖集為H鋼的具體尺寸（僅以江蘇淮安盱眙糧食儲備庫為例）

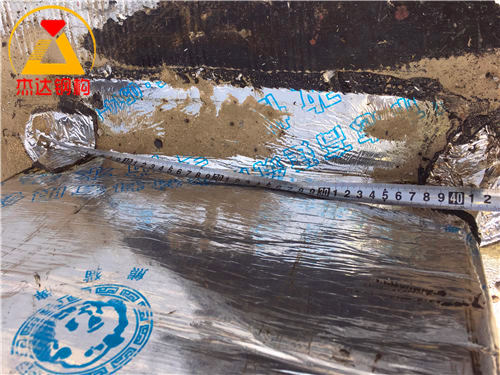

1.H鋼到水泥站柱的邊距為100mm

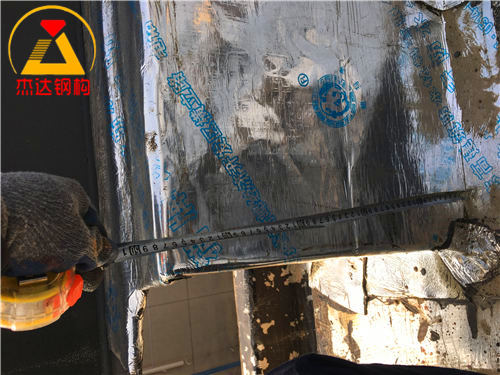

2.水泥站柱高度為500mm


3.水泥站柱寬度為400mm

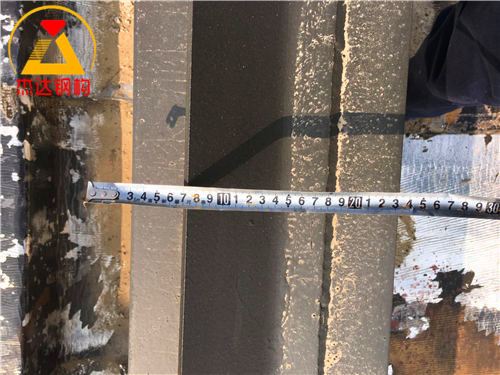

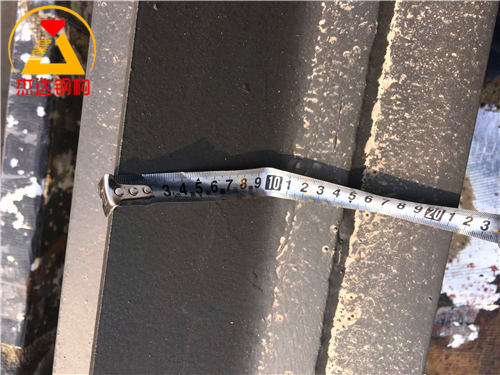

4.H鋼寬度為250mm


5.H鋼上焊接的135度角托板寬度為150mm（100mm+50mm）

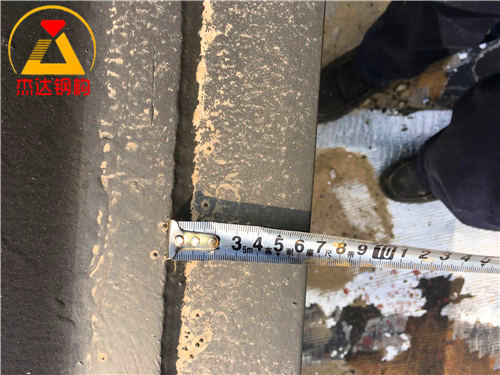

6.H鋼上焊接的托板距離H鋼邊緣50mm

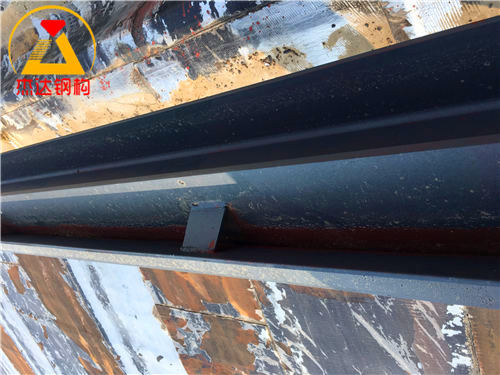

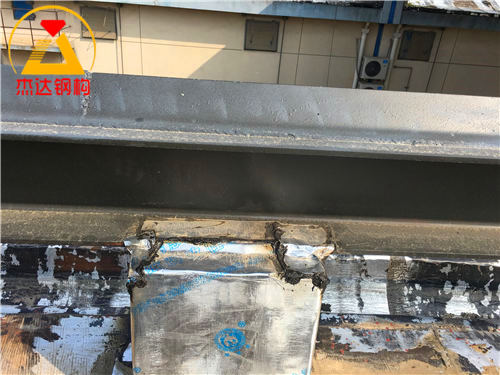

二、H鋼上焊接托板的節(jié)點詳圖

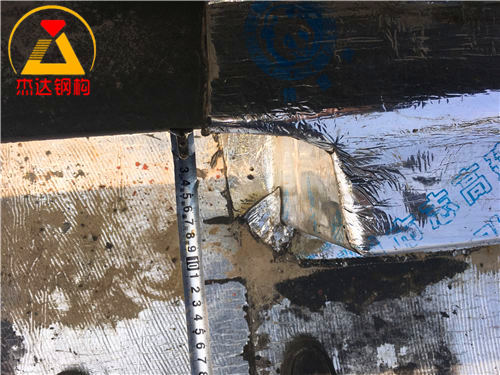

1.H鋼上焊接的托板背視圖


2.H鋼上焊接的托板斜視圖


3.H鋼上焊接的托板正視圖


4.H鋼上焊接的節(jié)點要要牢靠，一般每300mm焊接100mm，背面每300mm焊接一個三角筋，焊縫要堅實、飽滿、牢靠。
