工程名稱：山東德州麥迪海女性產業園拱形屋頂罩棚

建設單位：山東德州麥迪海女性用品有限公司

施工單位：江蘇杰達鋼結構工程有限公司

工程地點：山東省德州市經濟開發區

工程面積：3600㎡
概況：該廠房跨度12米，長度60米，拱6棟，面積3660平方米，使用14的工字鋼，上面焊接了5*5mm的角鋼

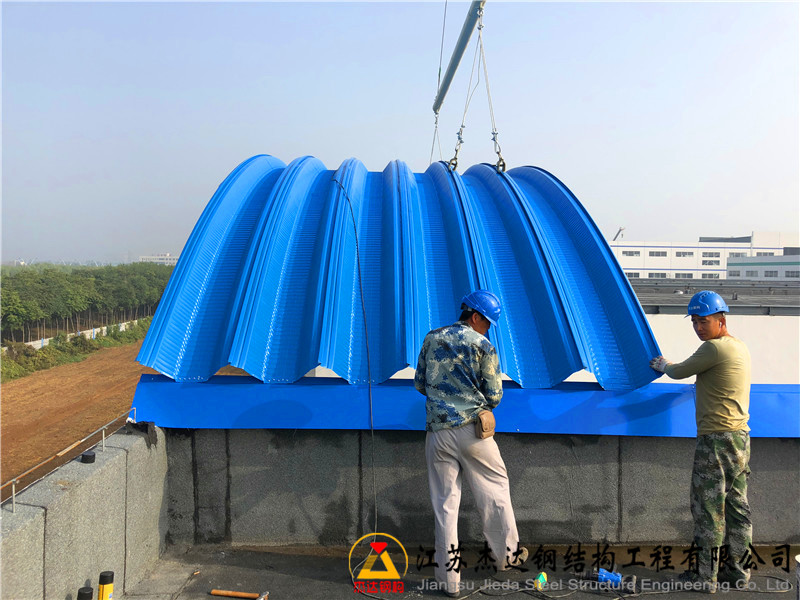

一、首先看一張拱形屋頂倉間罩棚安裝的施工圖片，可以看出拱形屋頂?shù)墓澳_下側有泛水板，拱形屋頂過的跨度為12米

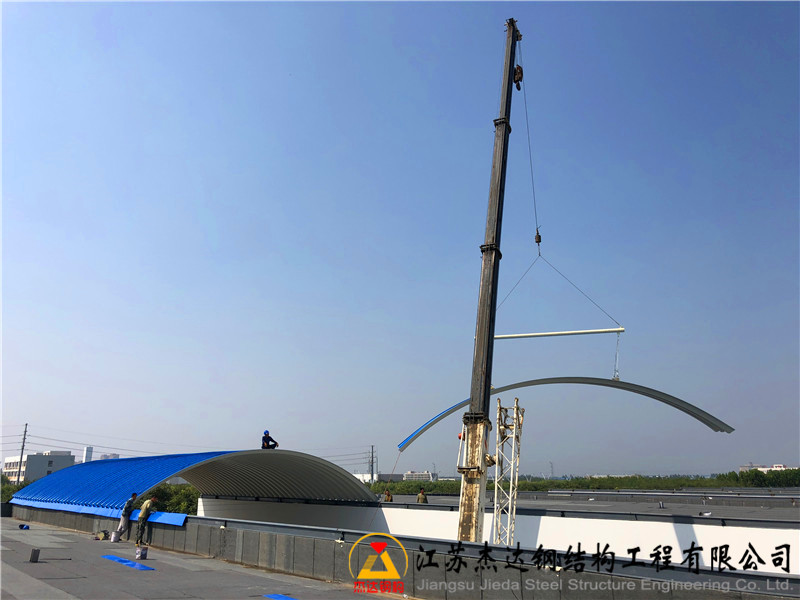

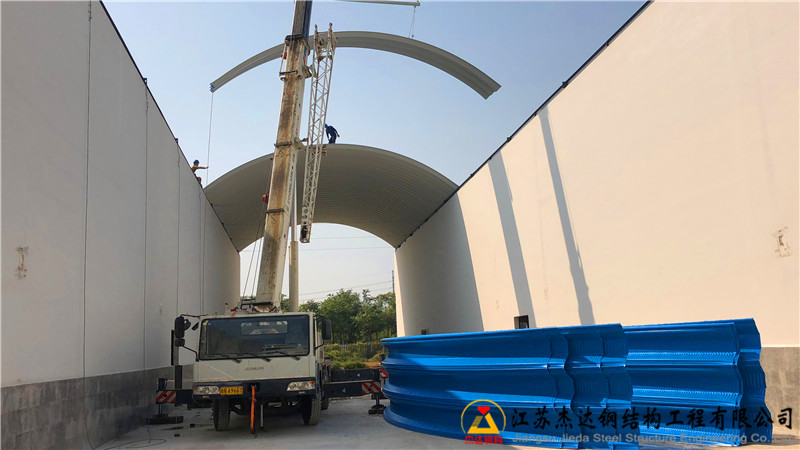

二、拱形屋頂正在吊裝中，可以看出該拱形屋頂?shù)娜叻浅６?，有較于常規的拱形屋頂，這個瓦片短的很，拱高只有2.4米高

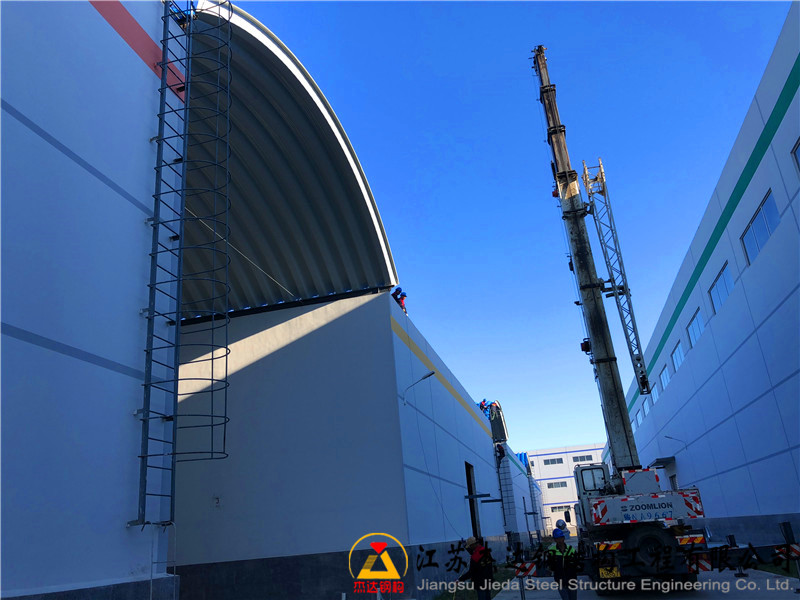

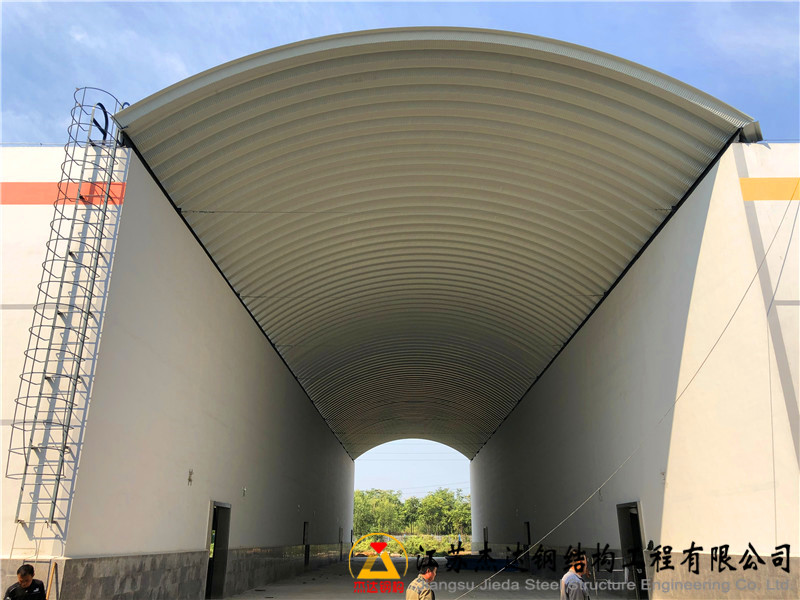

三、這是拱形屋頂施工完畢之后側面拍攝的圖片，可以看到我們做的拱形屋頂正好與兩側檐口平齊

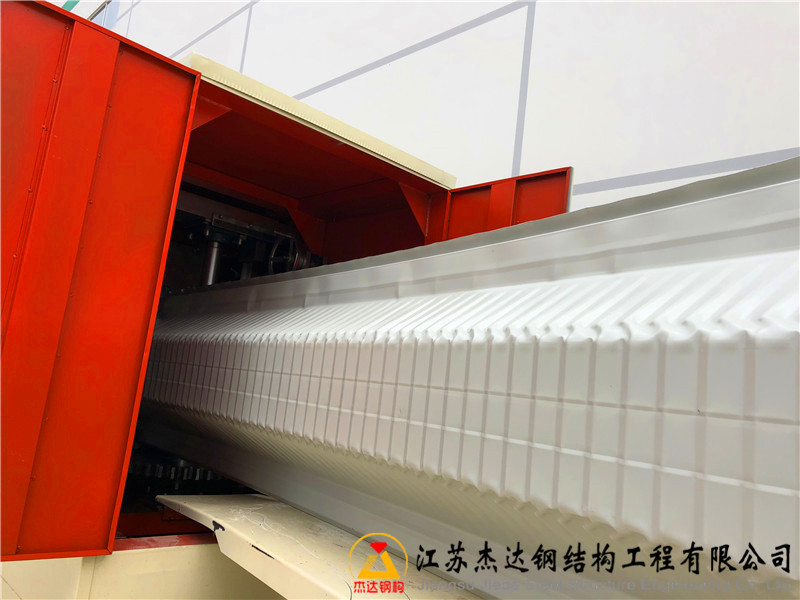

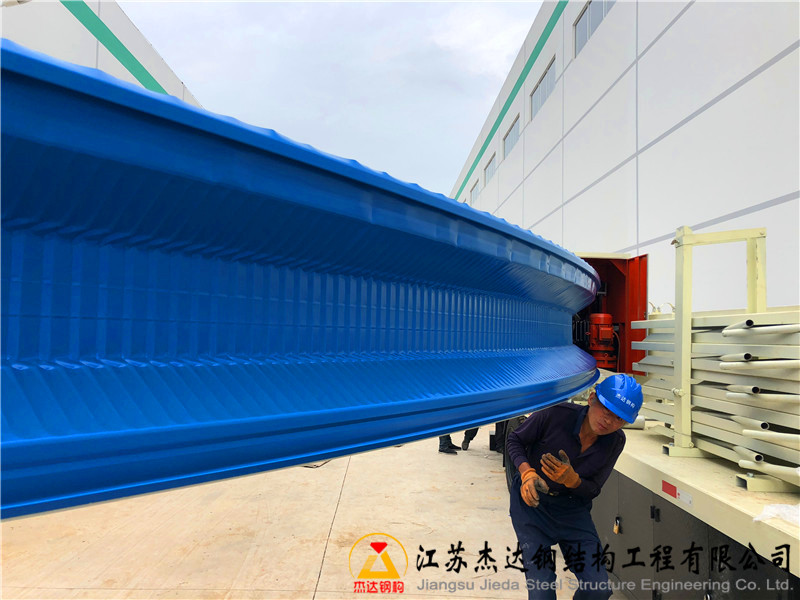

下面是這個拱形屋頂倉間罩棚出瓦的照片

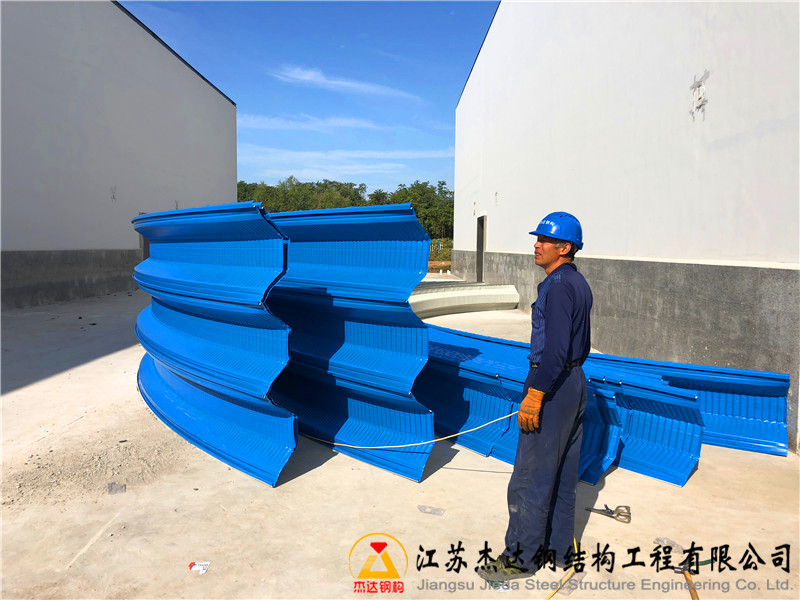

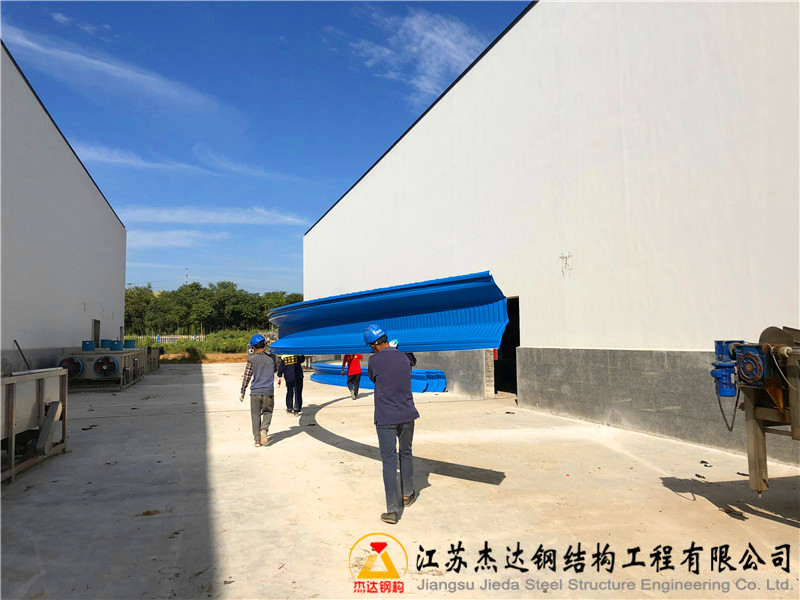

拱形屋頂出單張瓦完成之后，下一步操作是組裝，將單元瓦組裝成三張一榀
